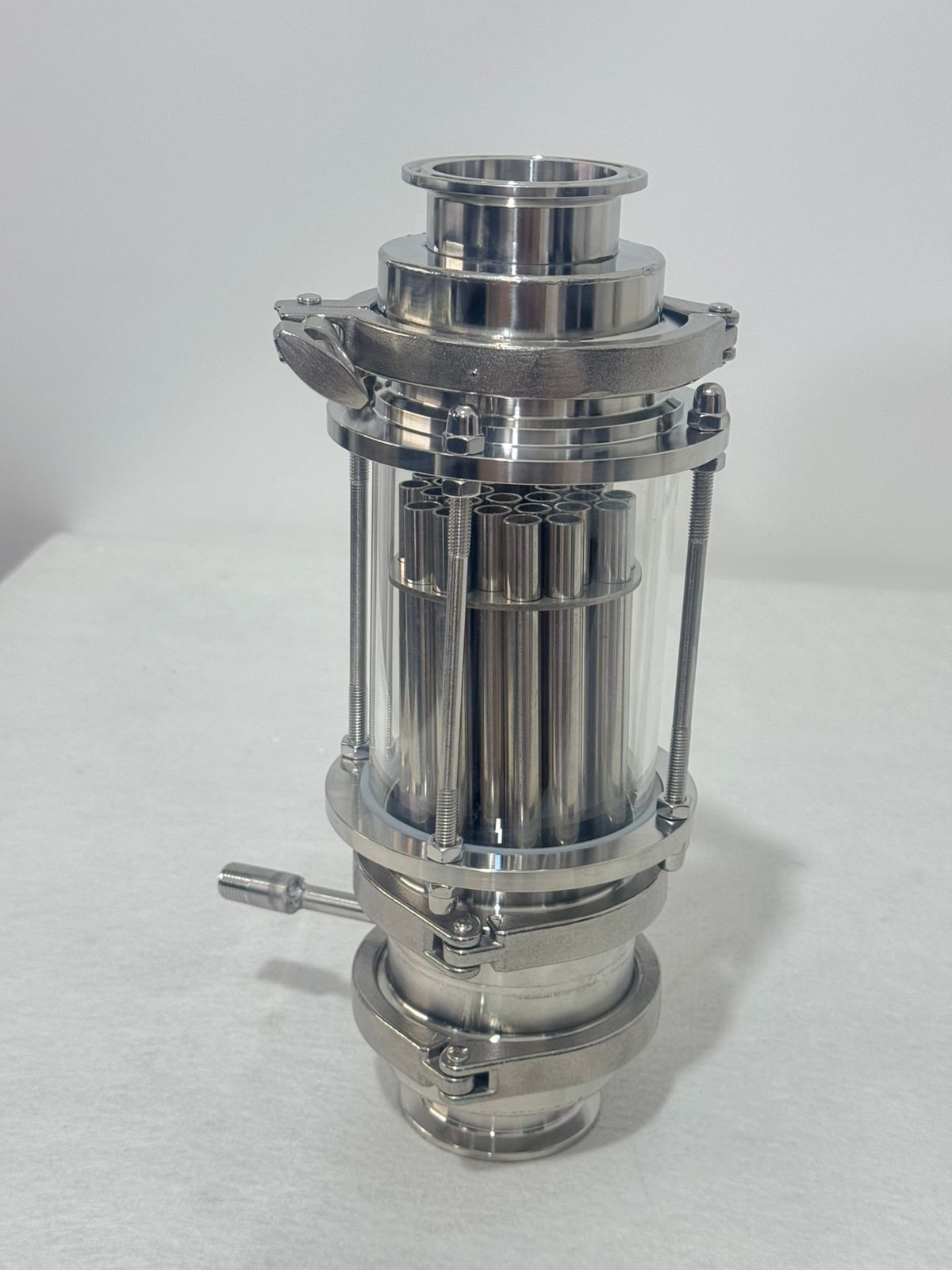

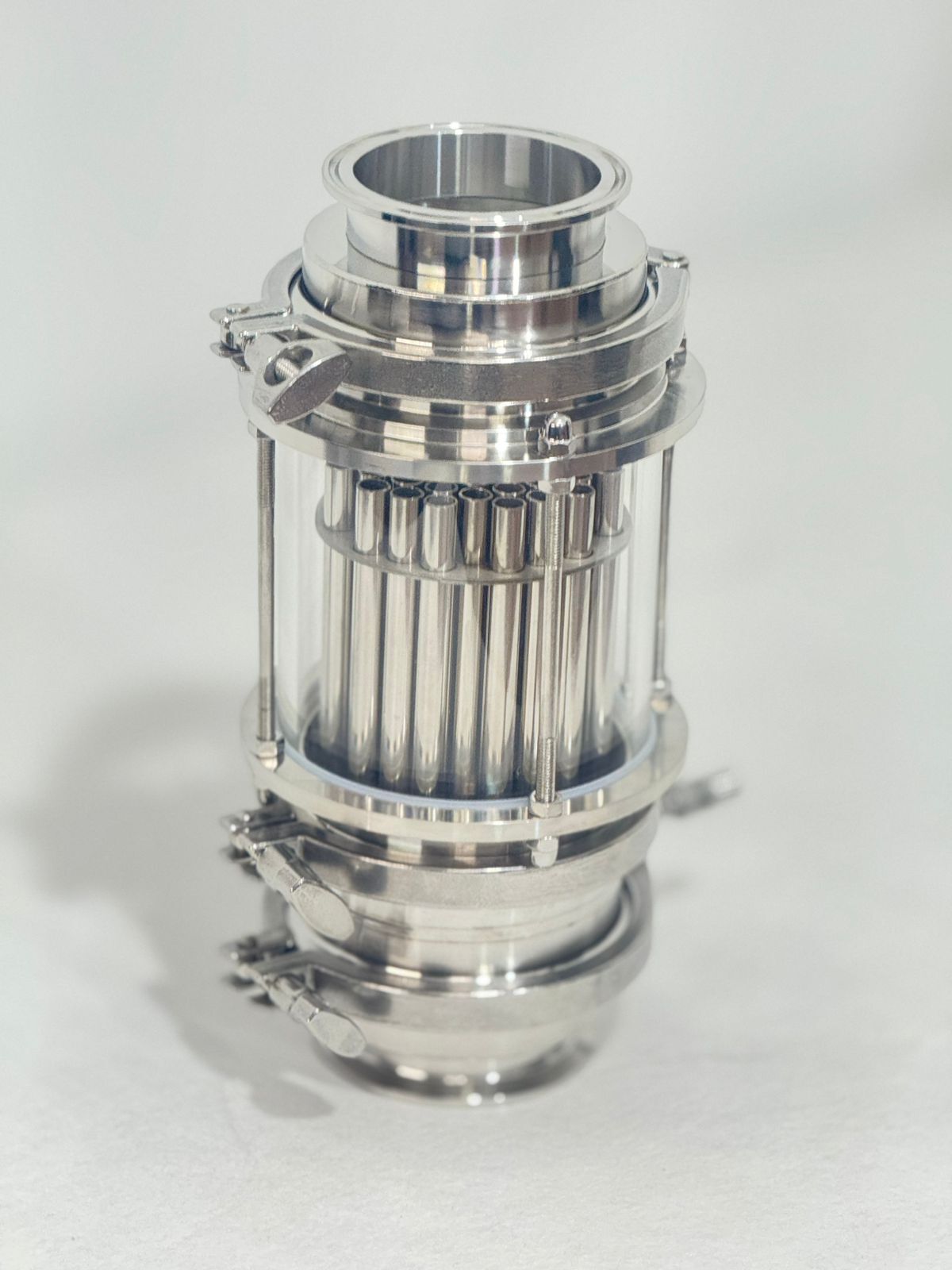

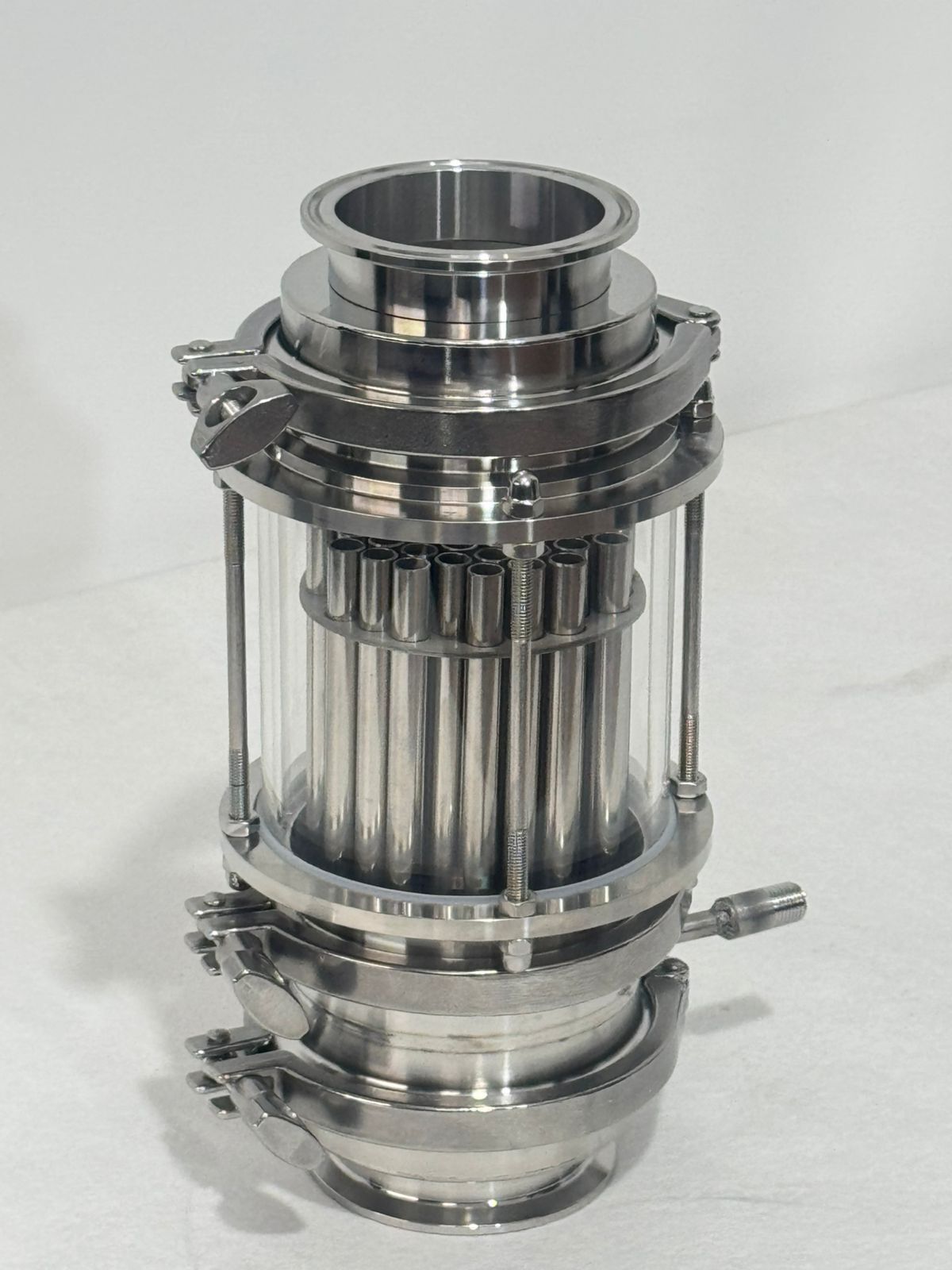

Используется для укрепления браги или спирта-сырца. Представляет собой множество трубок, которые устанавливаются в стеклянный диоптр. Используется в качестве царги укрепления.

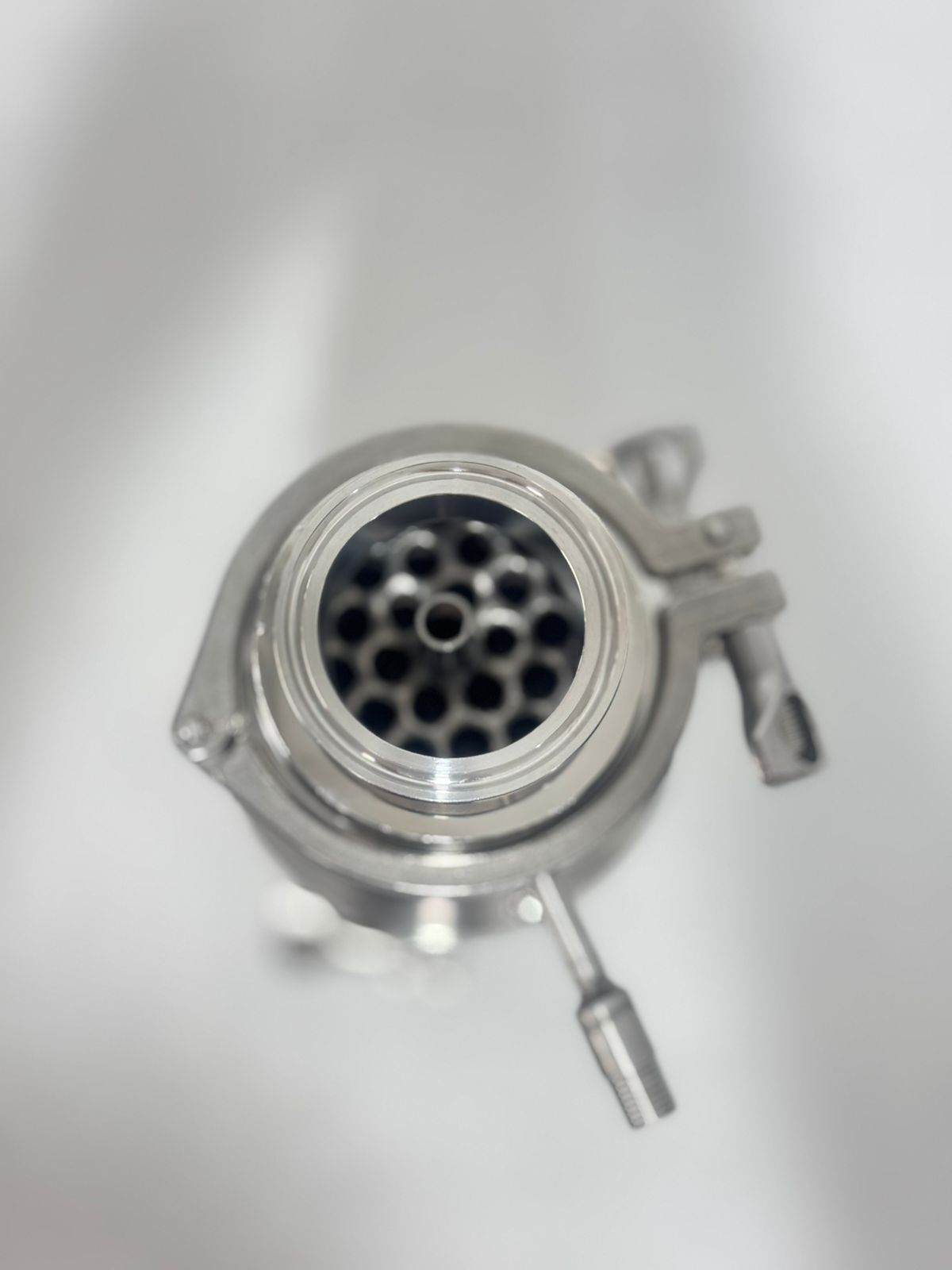

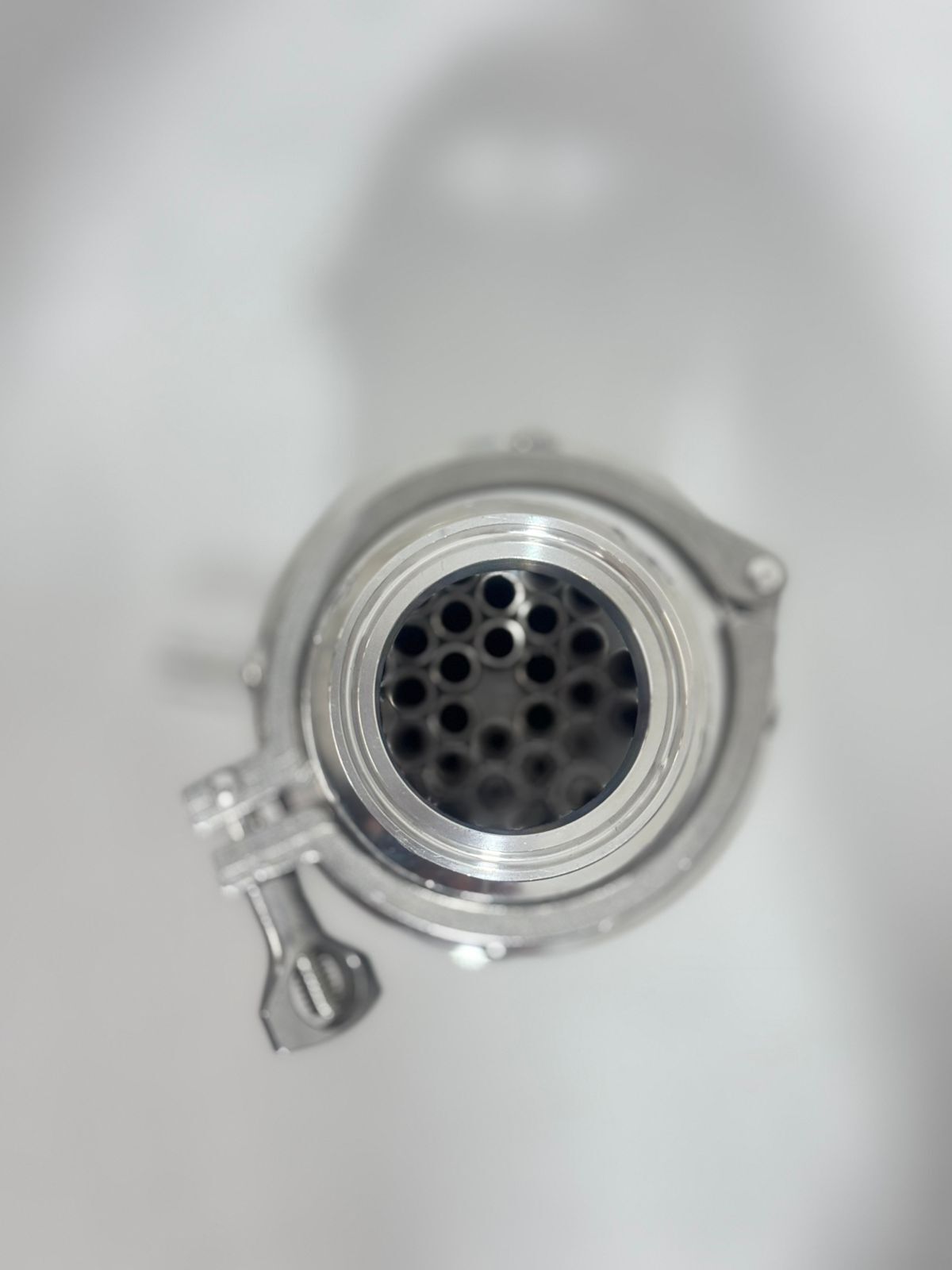

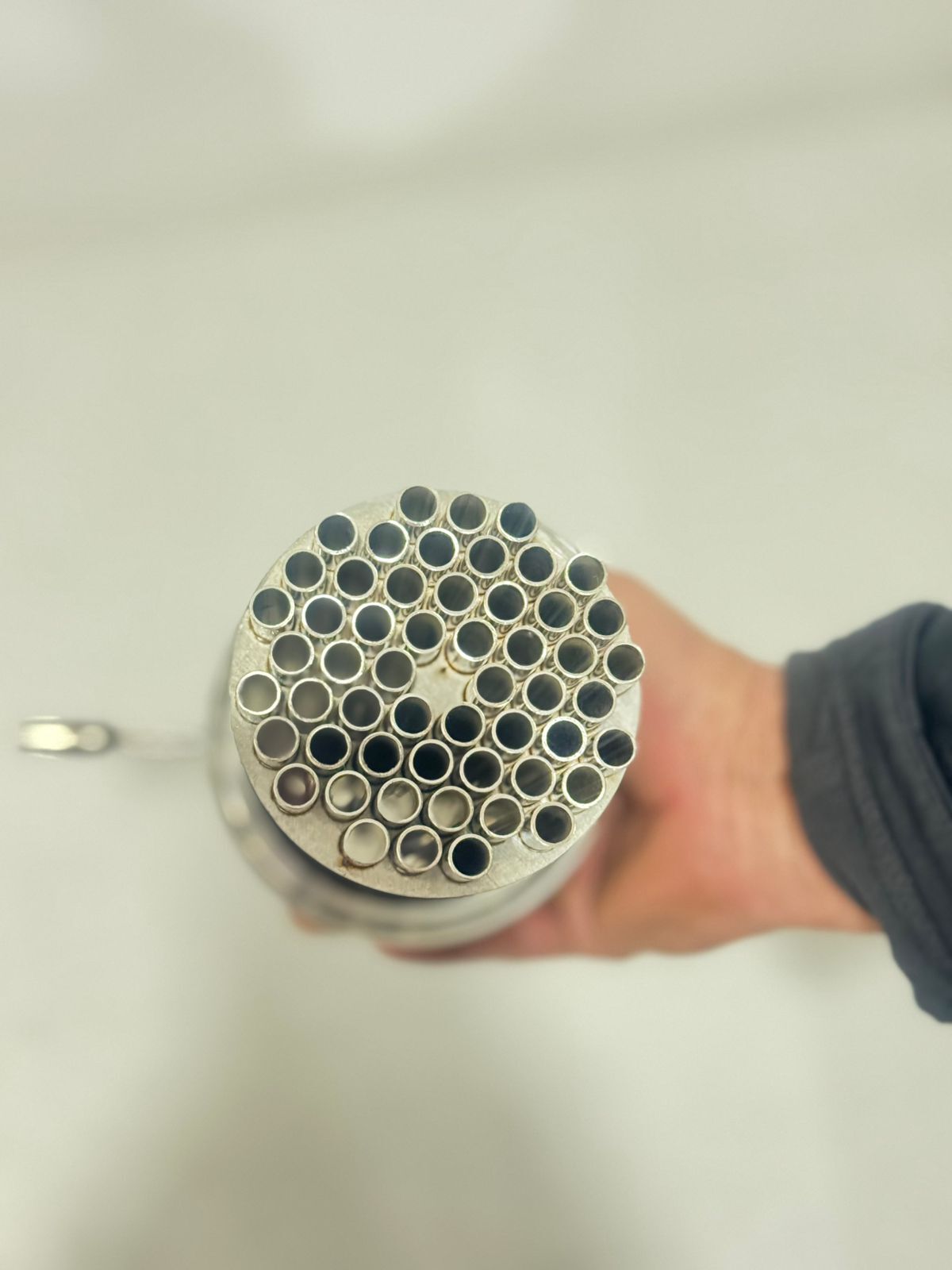

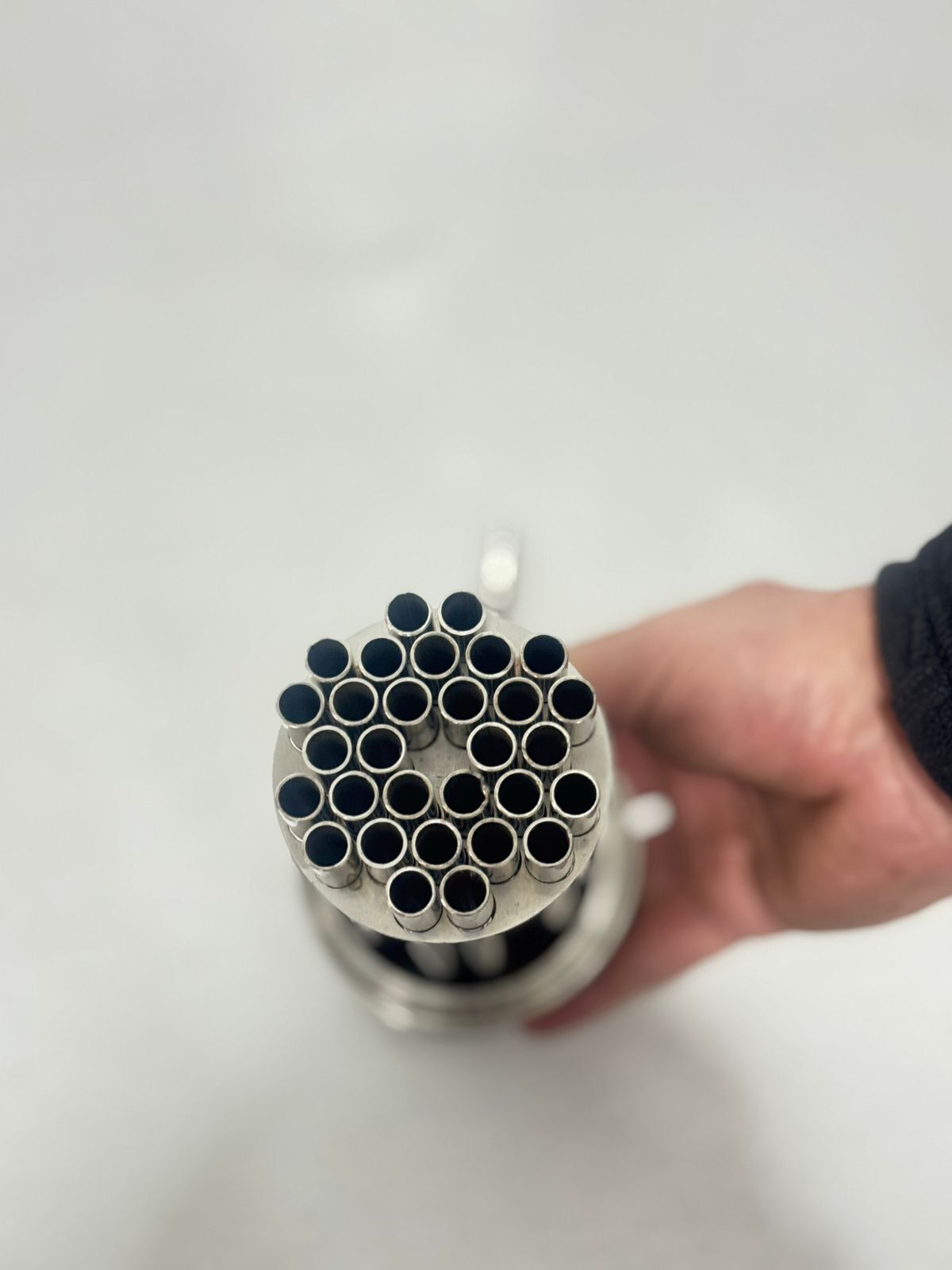

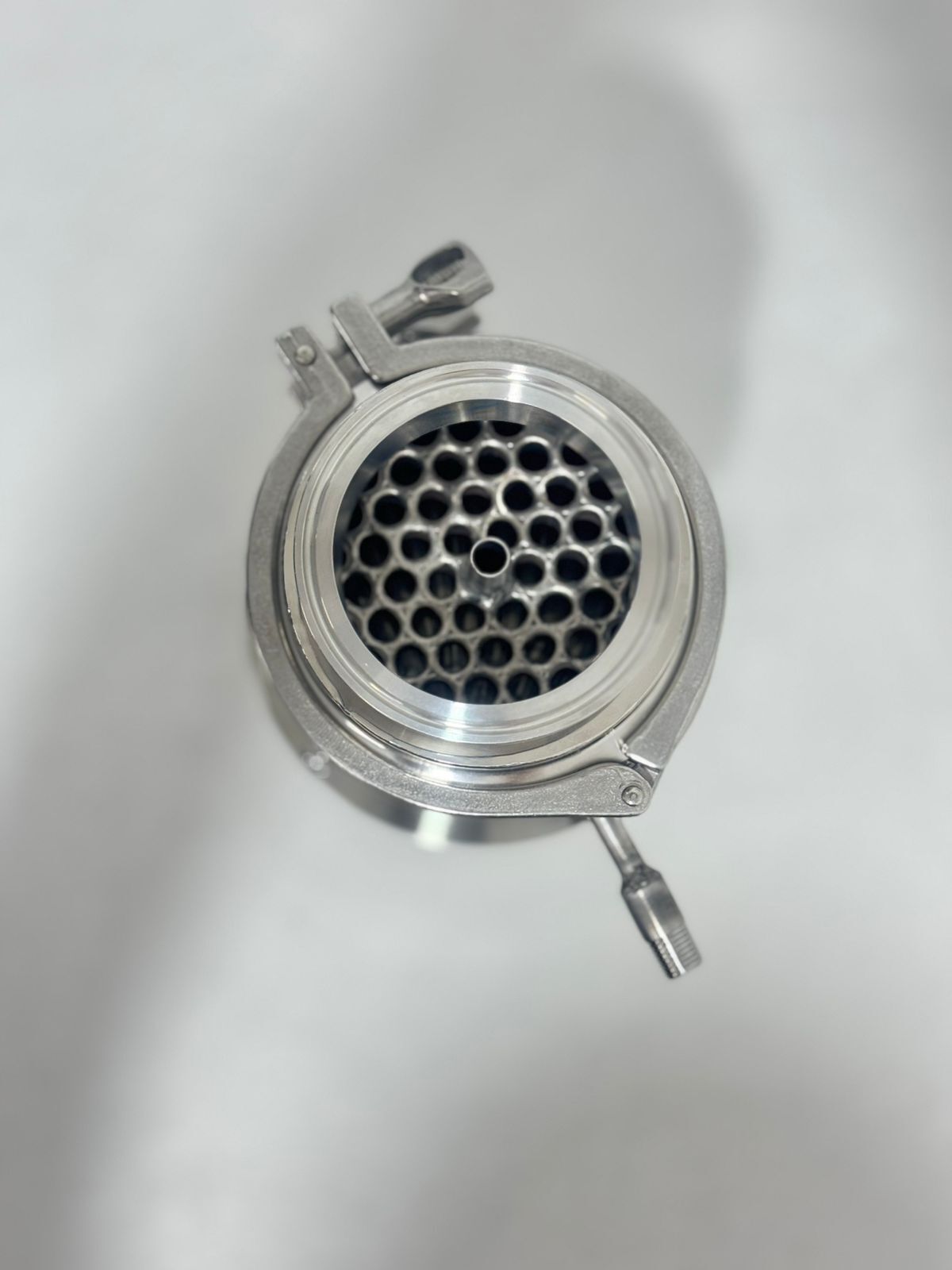

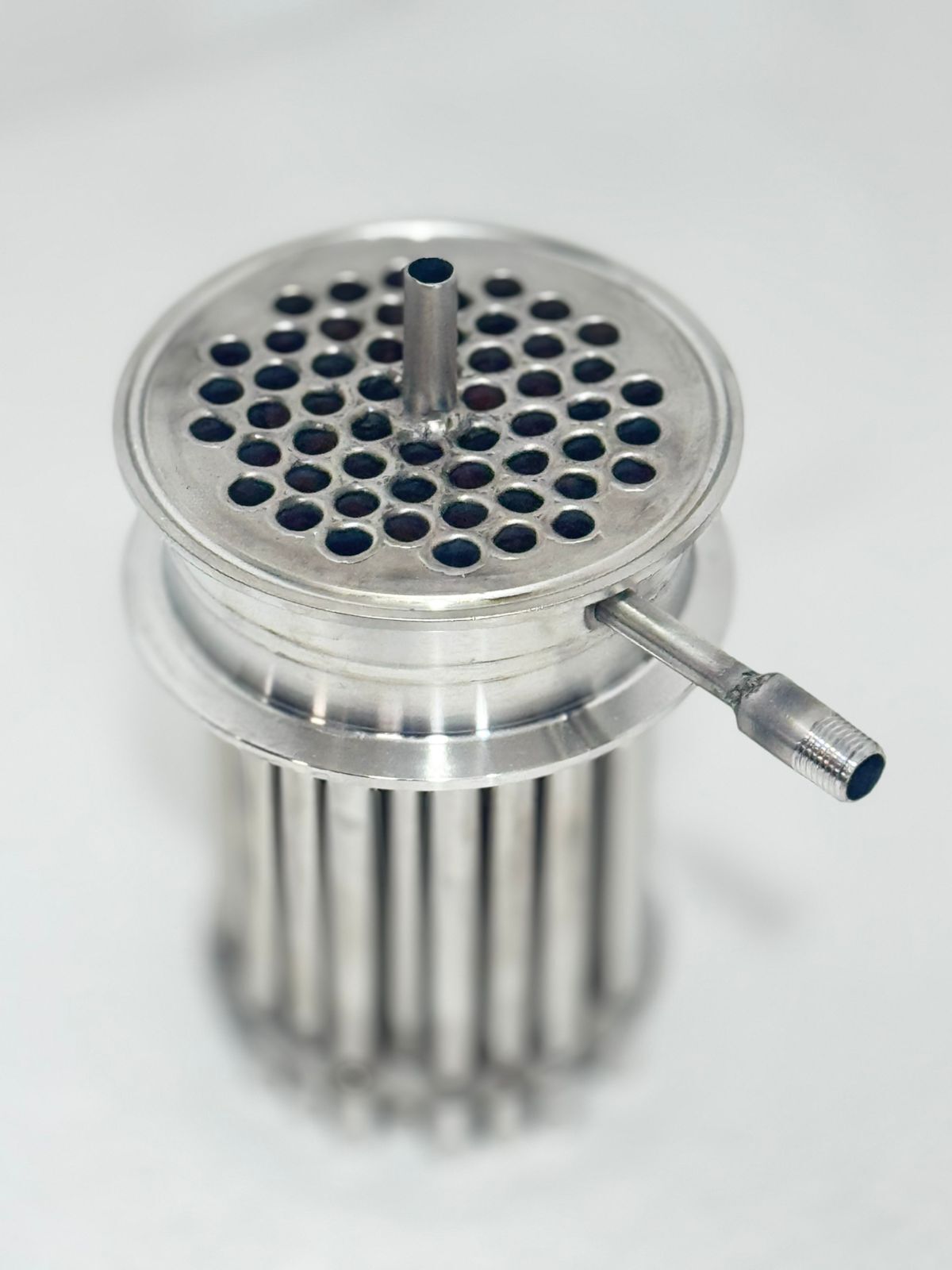

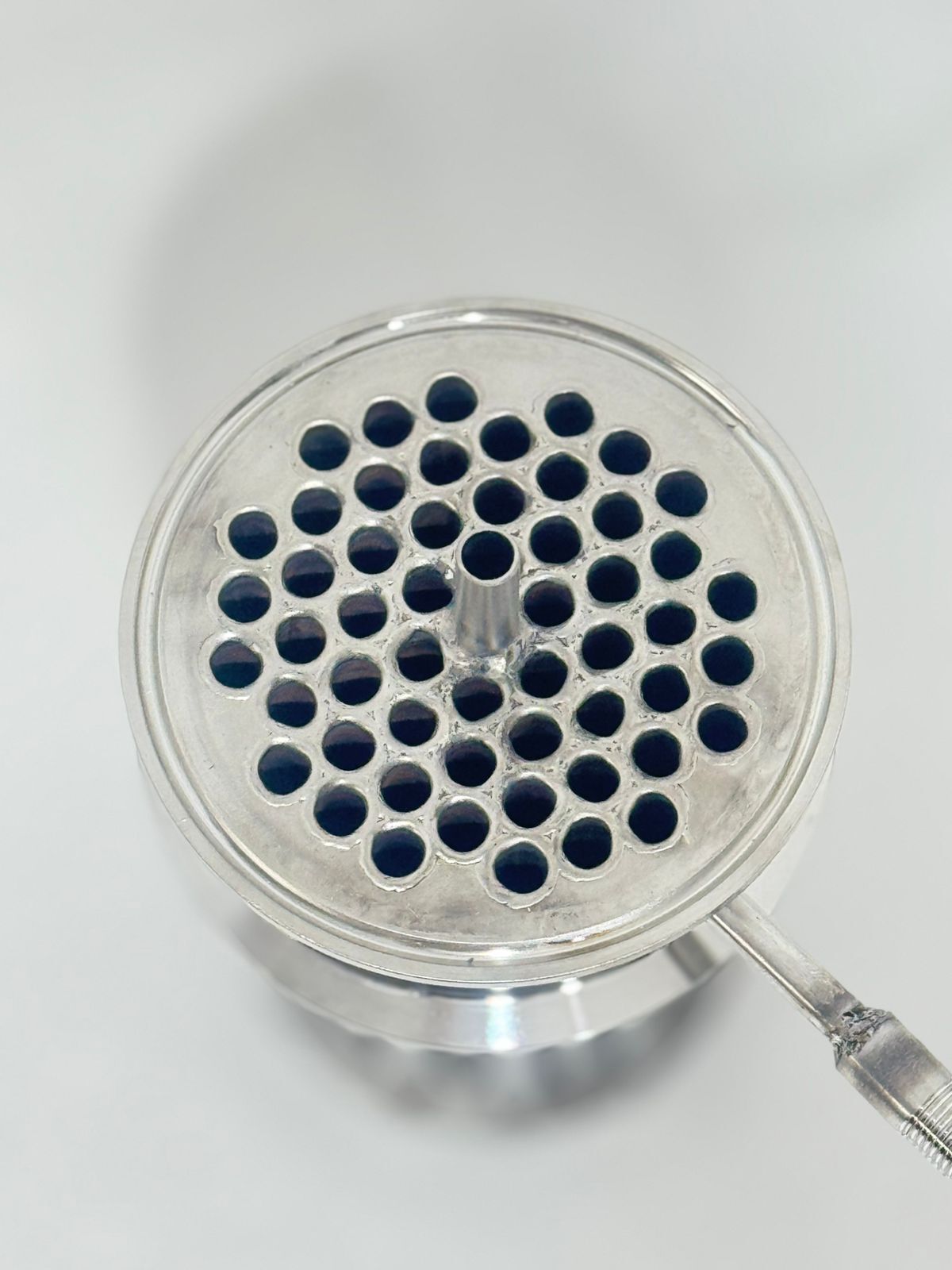

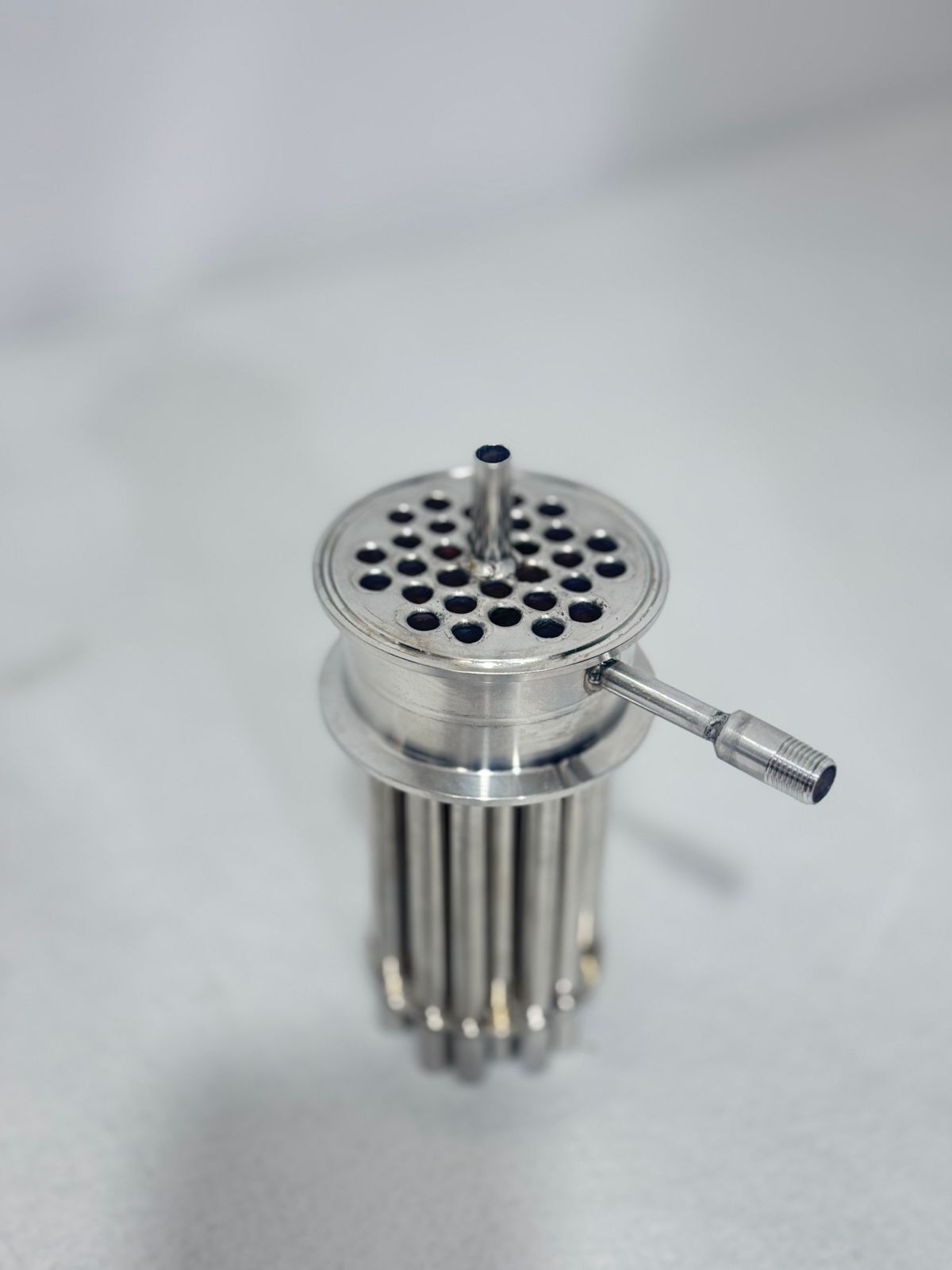

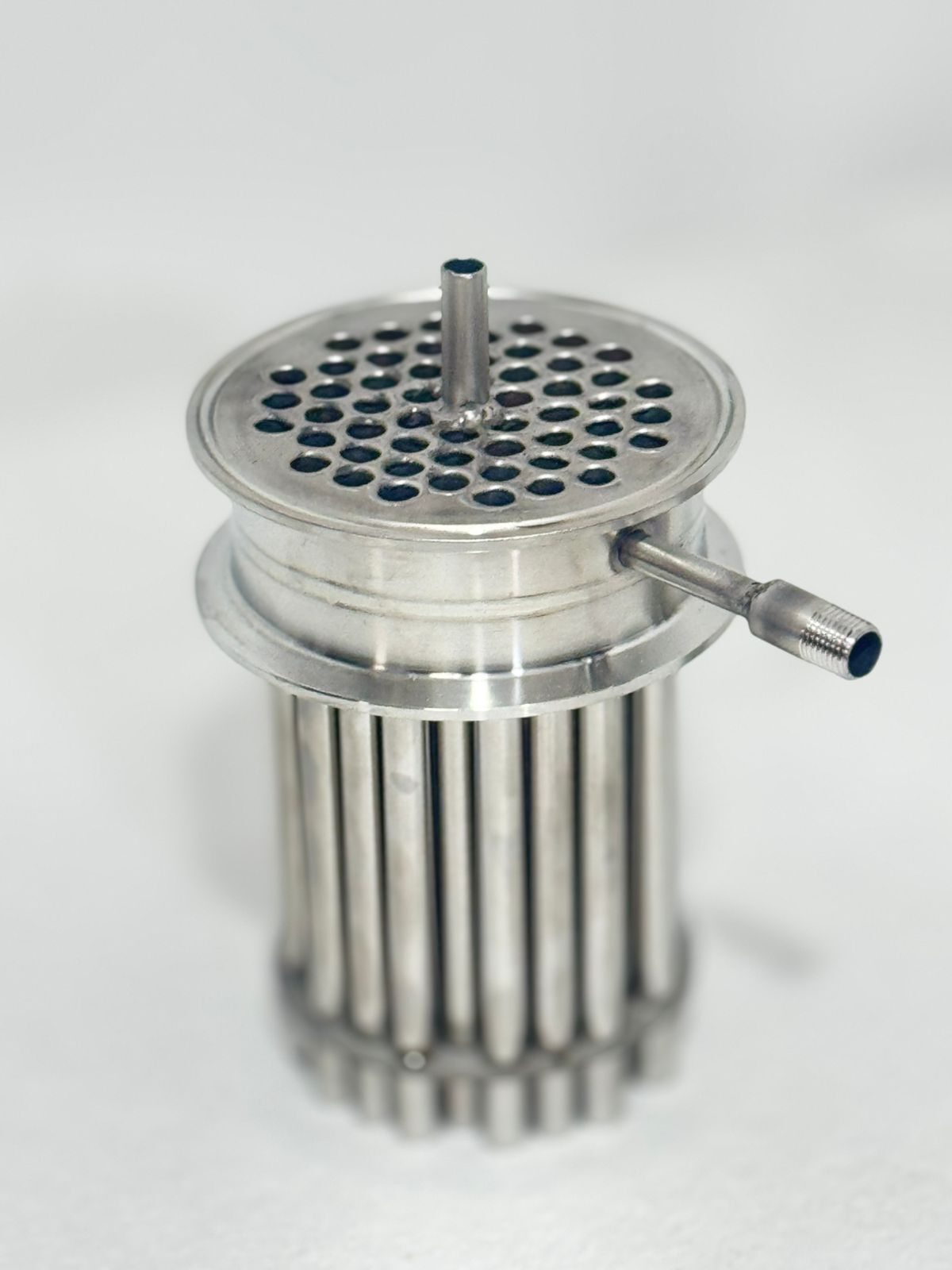

Многотрубная царга состоит из 54 трубок тепломассообмена, с внутренним диаметром 8 мм, одной переливной трубки для слива флегмы из межтрубного пространства, расположенной чуть ниже основных и двух пластин, удерживающих трубки в статичном положении. На стакане установлена трубка отбора с наружной резьбой 1/4 дюйма.

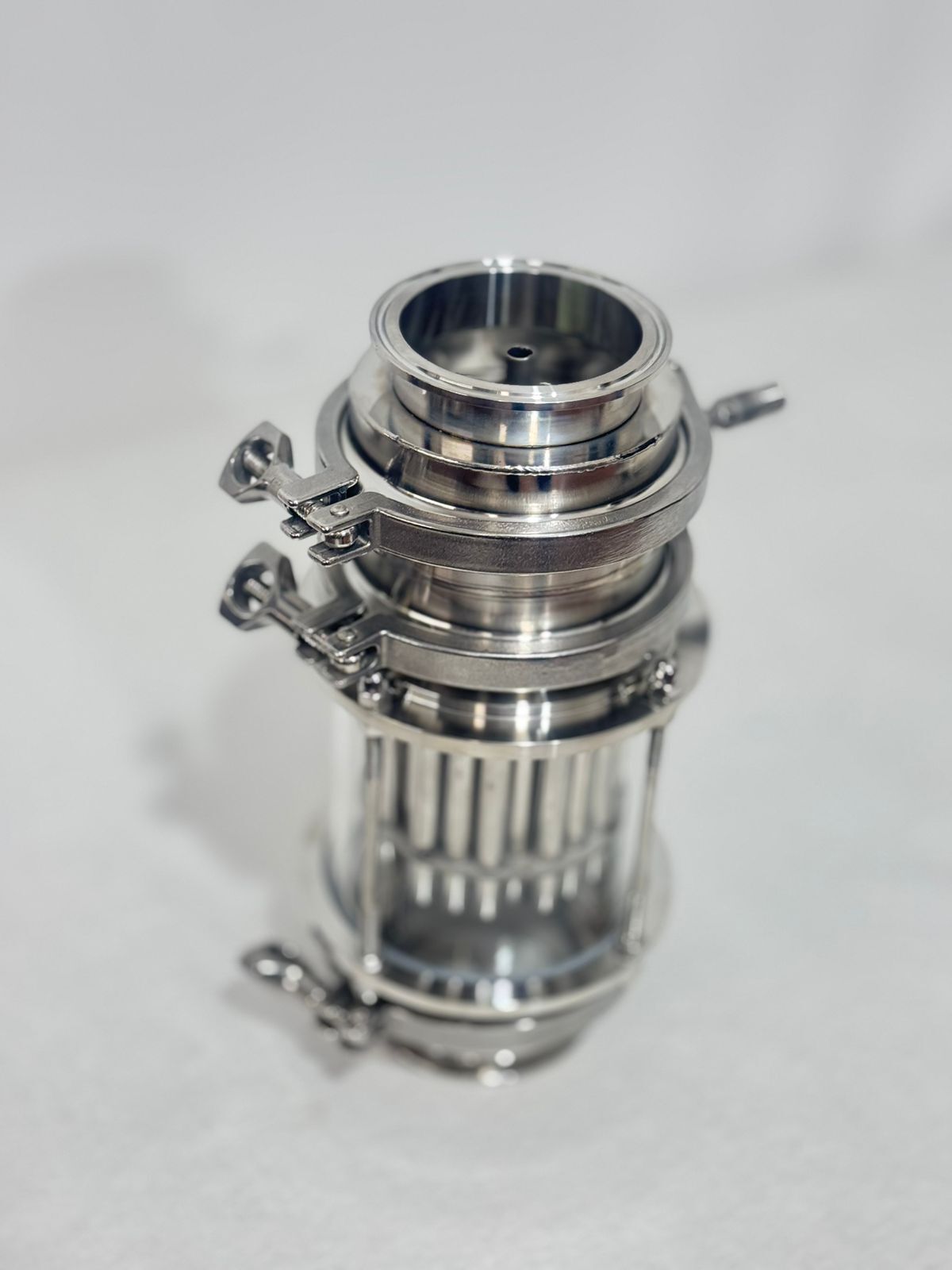

Переходник с клампа 4 дюйма позволяет установить мощную МЦ в вашу колонну 3 дюйма, что увеличит эффективность перегона.
Принцип работы:
Пар из куба поднимается и проходит через трубки. Часть пара разогревает трубки и конденсируется на внутренних стенках.
Другая часть проходит до дефлегматора и превращается во флегму.
Флегма возвращается до МЦ и поступает в межтрубное пространство. Там она соприкасается с горячими трубками, закипает, испаряется и снова уходит до дефлегматора. Такой пар будет нести уже меньше тяжелых фракций до дефлегматора.
Следующая порция пара, идущая из куба, взаимодействует с пленкой на внутренней поверхности трубок и происходит тепломассообмен (из пара в пленку и наоборот).
Характеристики МЦ:
• Общая высота от клампа до конца трубок — 1
• Диаметр верхней части фланца — 119 мм;
• Диаметр нижней части фланца — 91 мм;
• Количество трубок — 55 шт;
• Толщина стенок трубок — 0,8 мм;
• Внешний диаметр трубок — 10 мм;
• Внутренний диаметр трубок — 8 мм;
• Высота стакана от клампа до клампа— 65 мм;
• Высота видимой части трубок — 110 мм;
• Выход резьба 1/4 дюйма — наружный диаметр 13,1 мм (трубная дюймовая резьба);
• Материал изготовления — пищевая нержавеющая сталь AISI304.
Характеристика переходника:
• Высота 25 мм;
• Внутренний диаметр 71 мм;
• Наружный диаметр клампа 4 дюйма — 119 мм;
• Наружный диаметр клампа 3 дюйма — 91 мм.

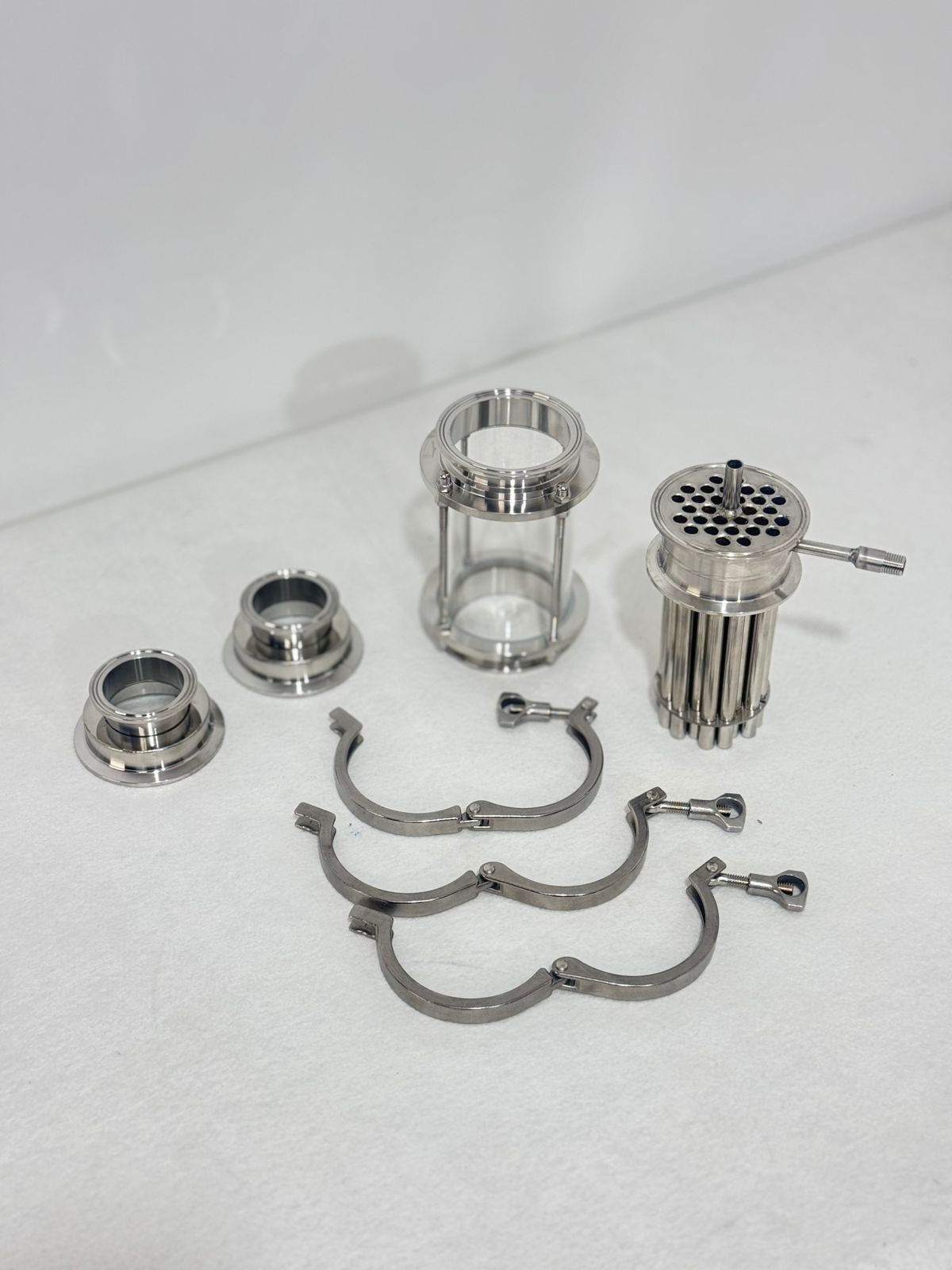

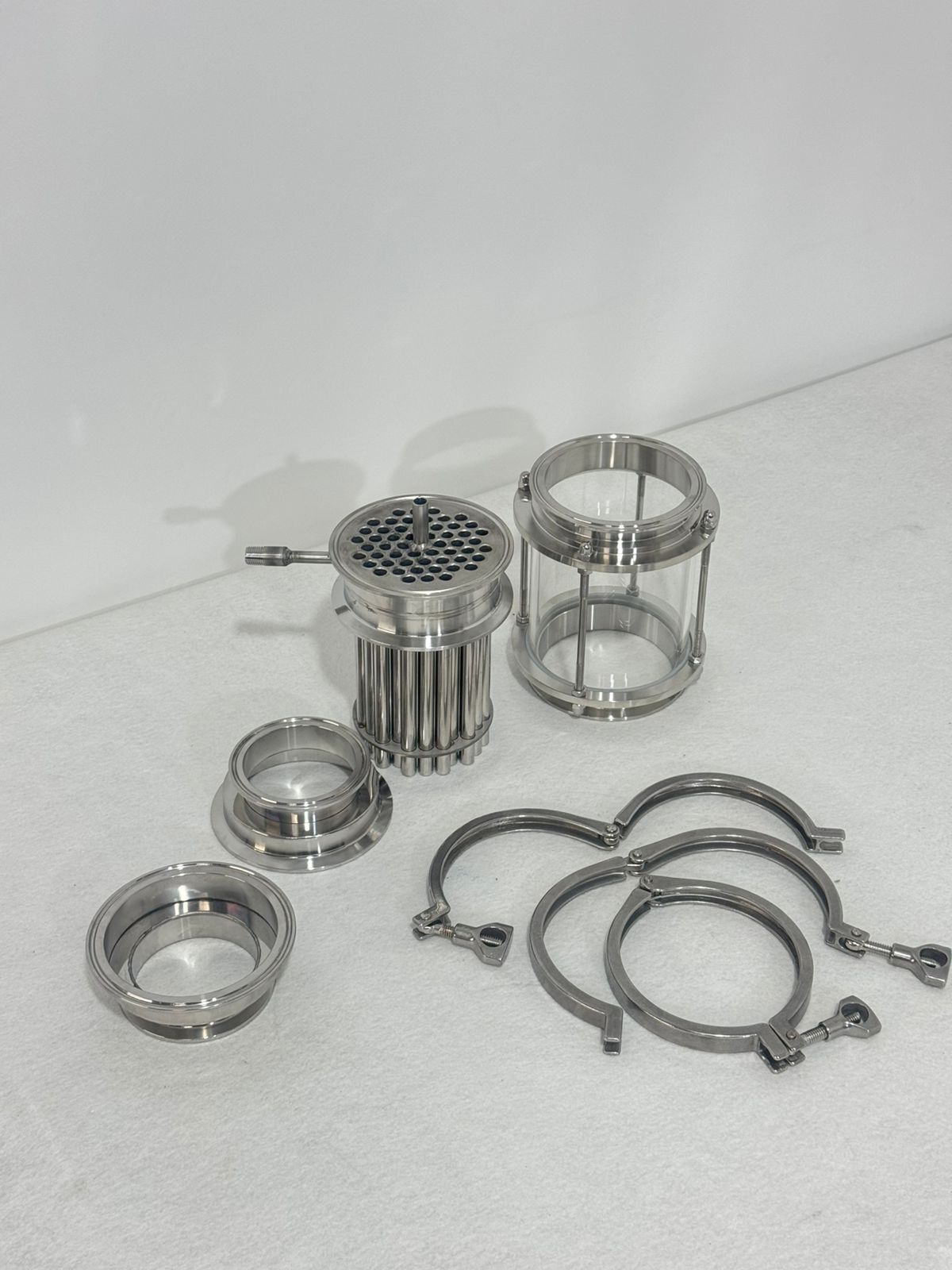

Комплектация:
• Многотрубная царга 4 дюйма под кламп 3 дюйма 17,5 см;
• Переходник с клампа 4 дюйма на кламп 3 дюйма;
• Хомут под кламп 4 дюйма — 2 шт;
• Прокладка под кламп 4 дюйма — 2 шт.
